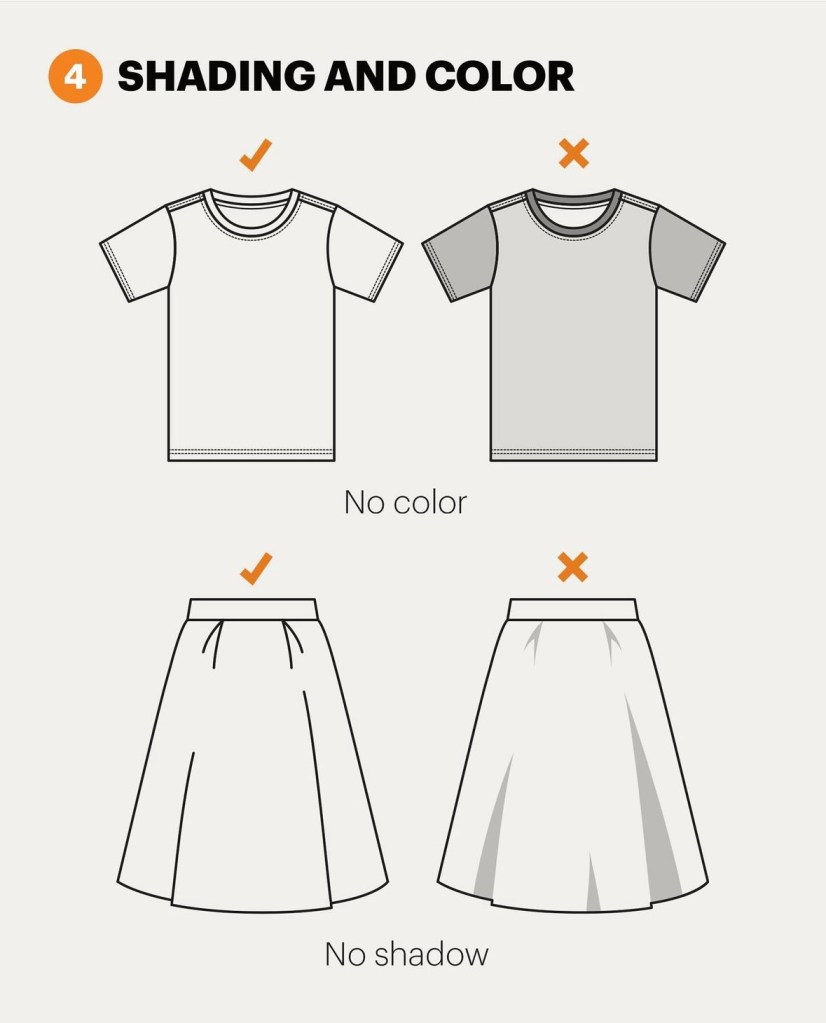

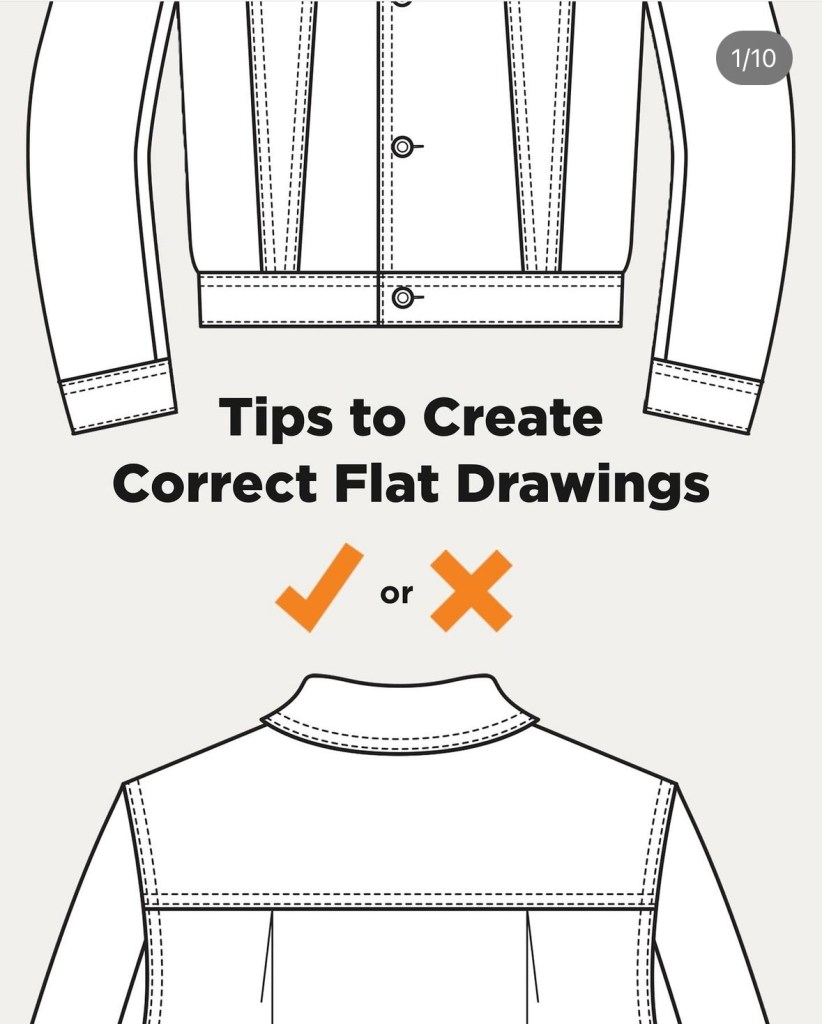

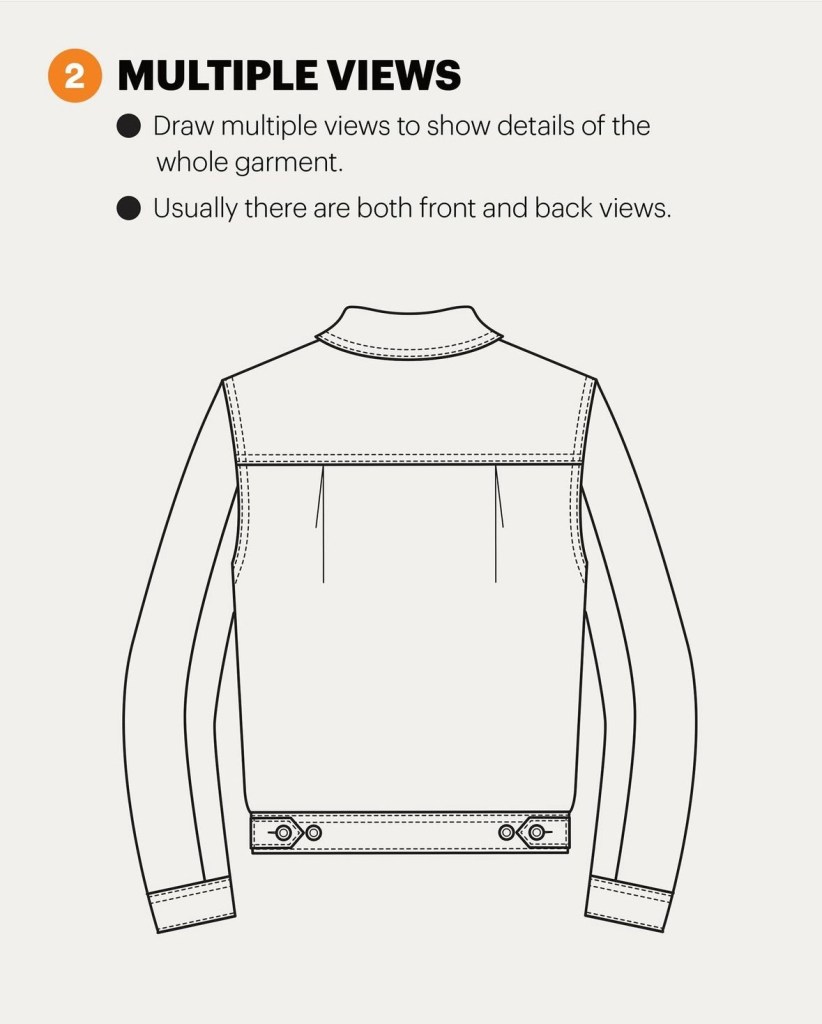

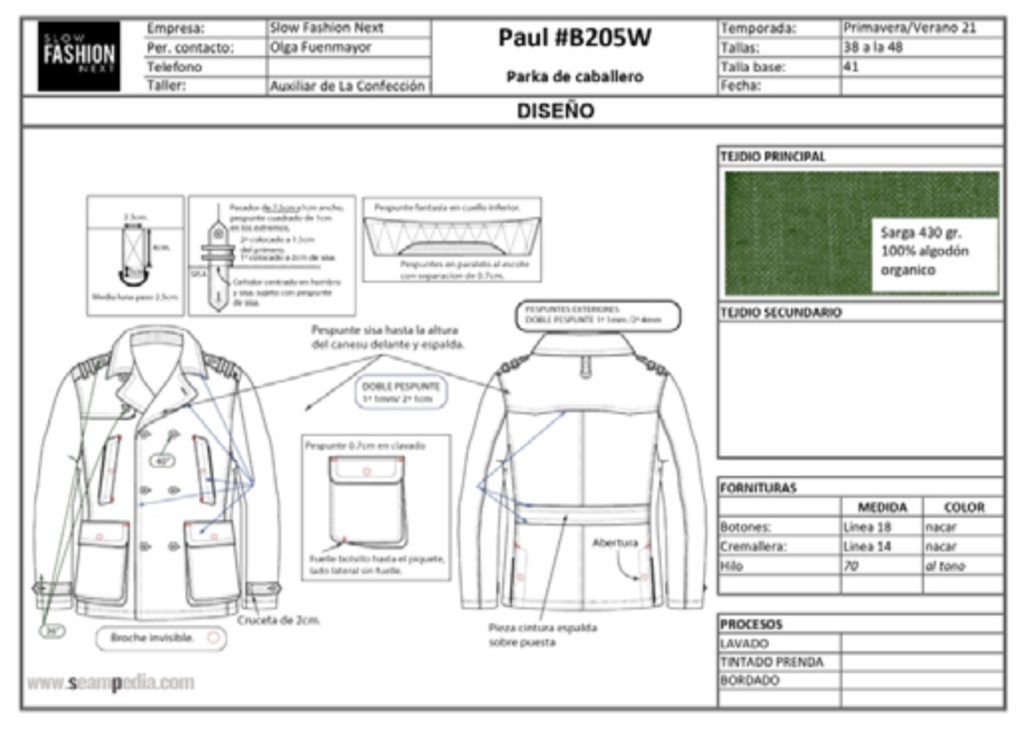

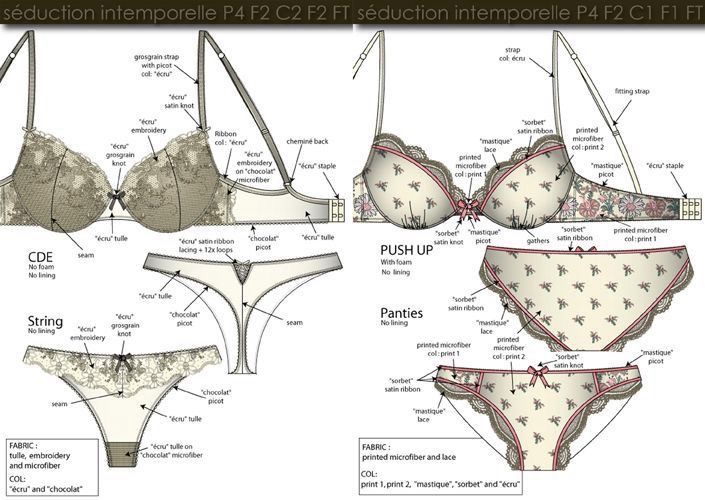

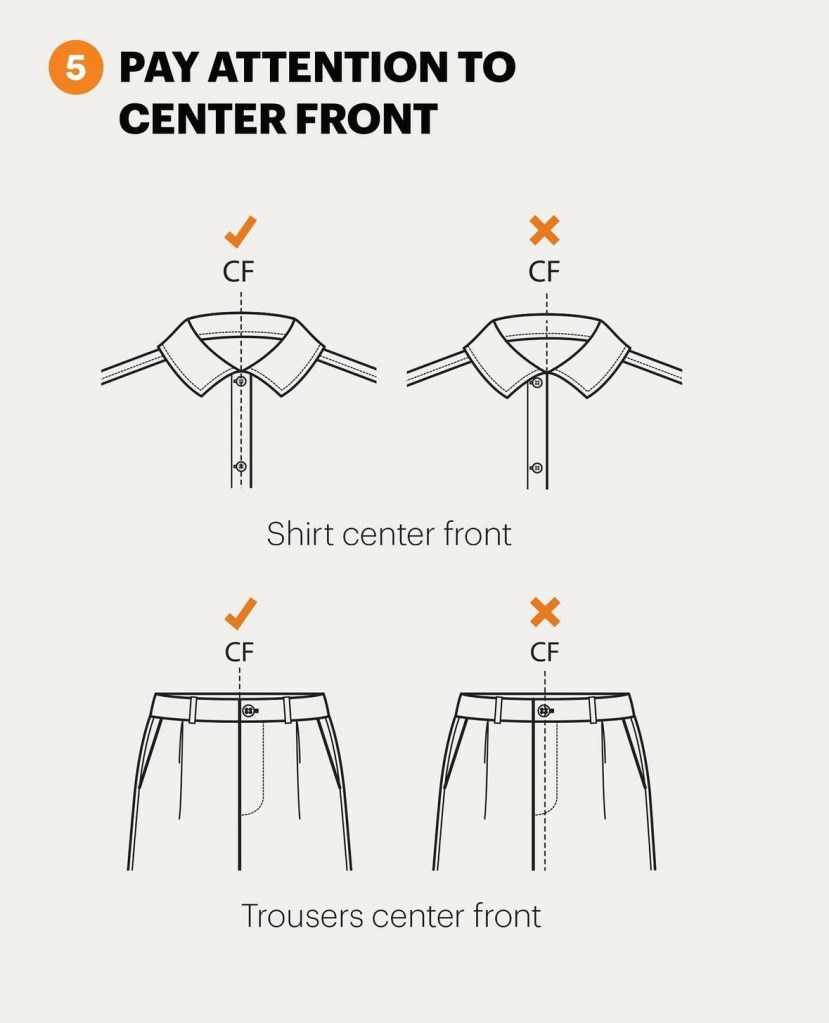

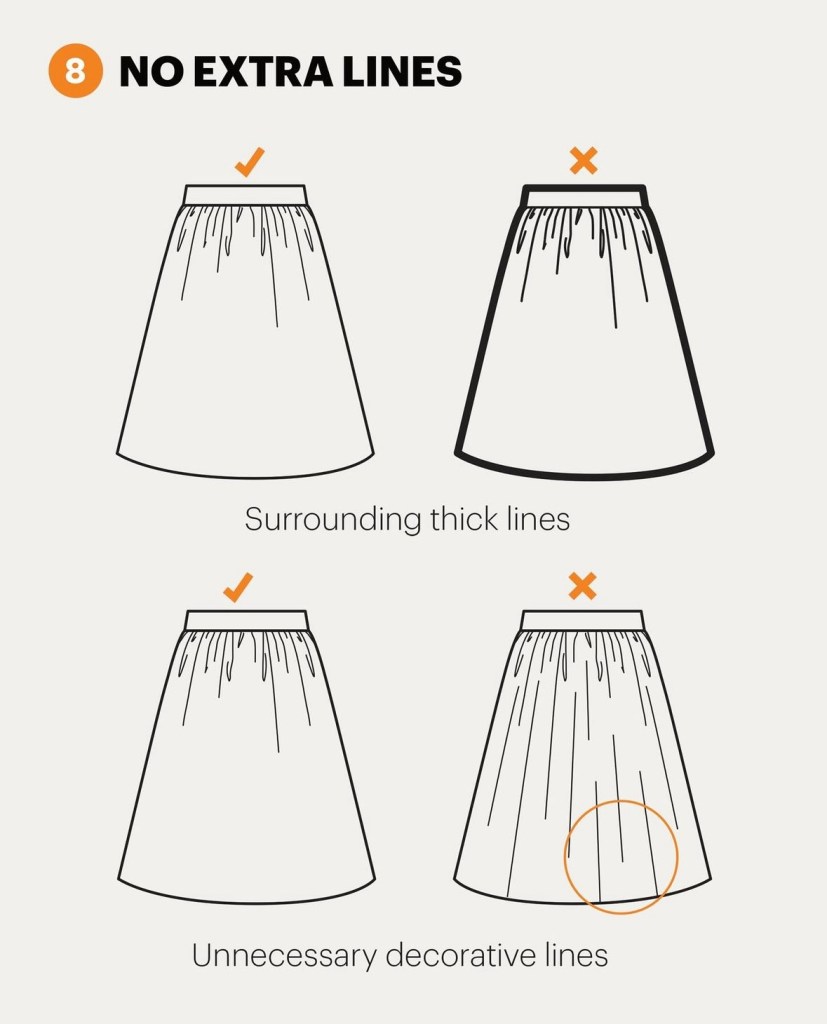

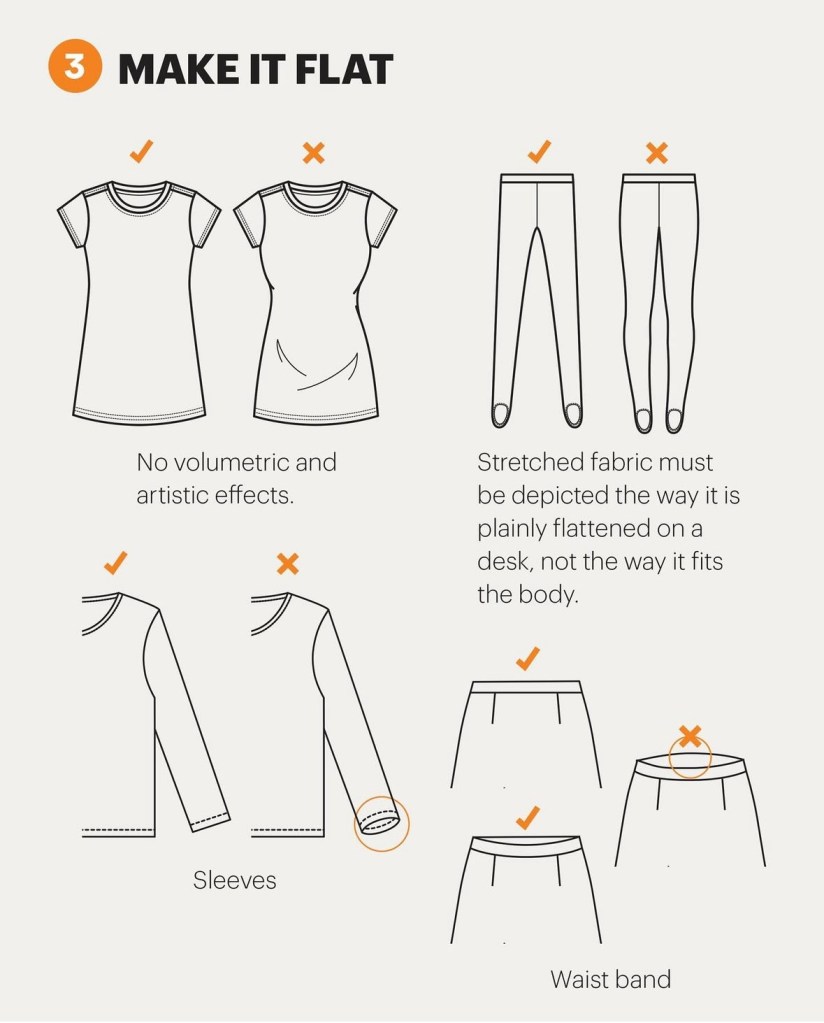

Análisis visual: el dibujo plano.

En la documentación técnica siempre emplearemos dibujo técnico plano, ya que en los artísticos estilizamos la figura de modo que no contamos con proporciones reales y con frecuencia omitimos detalles.

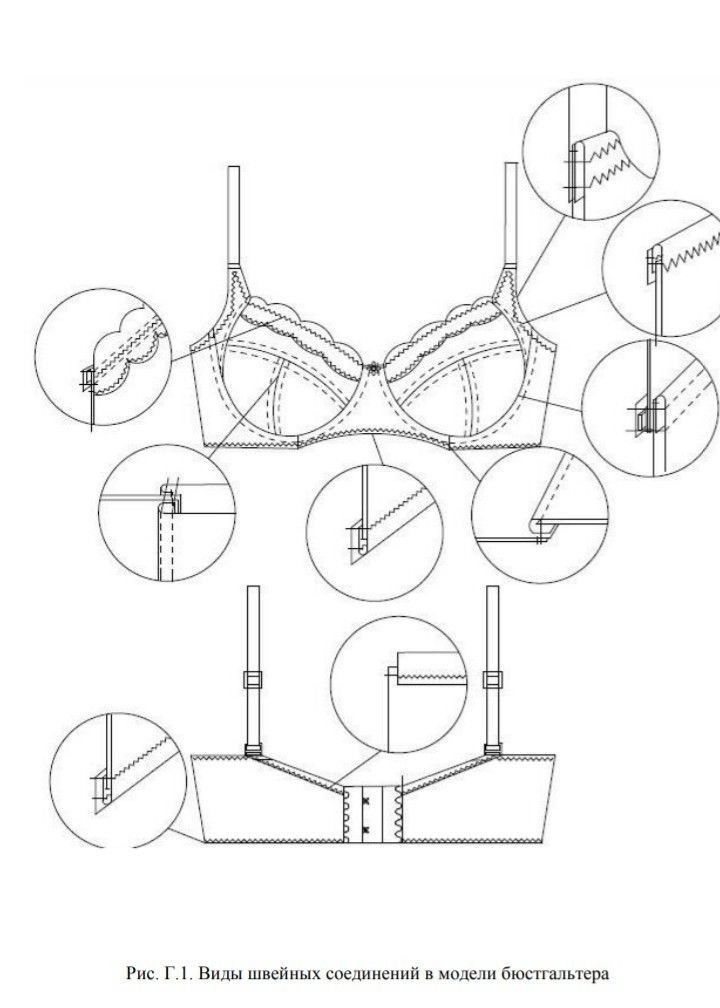

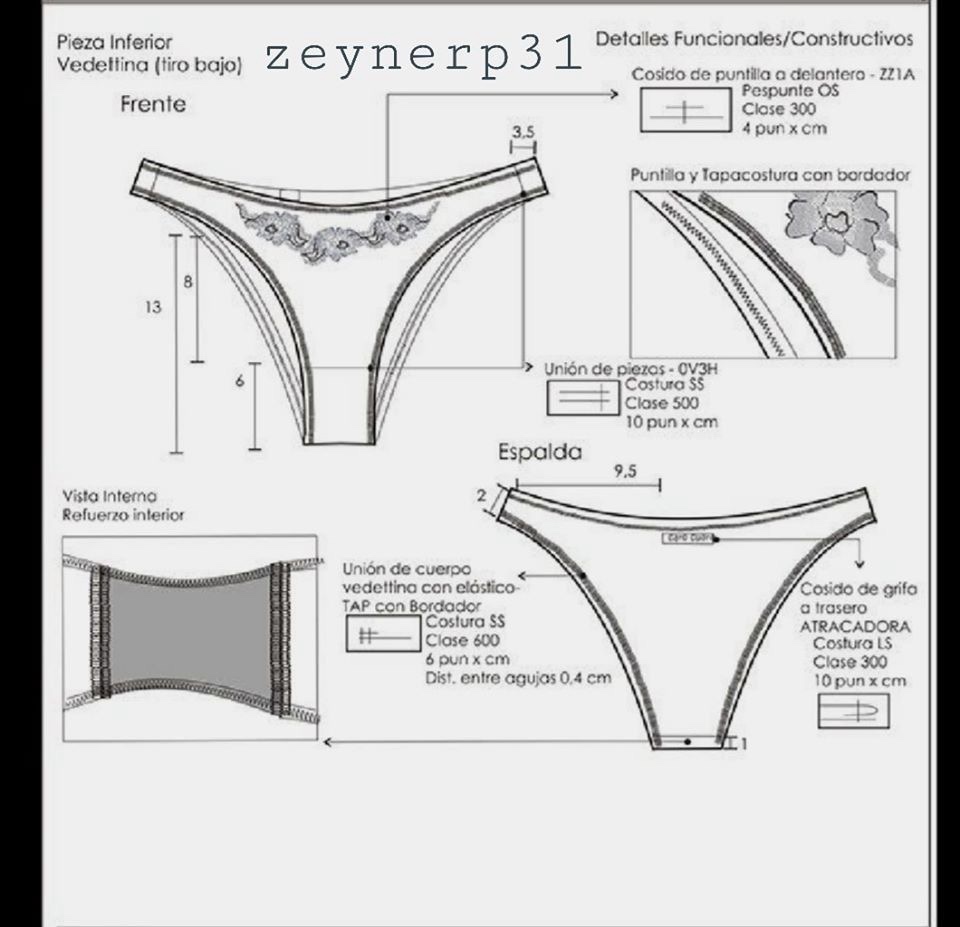

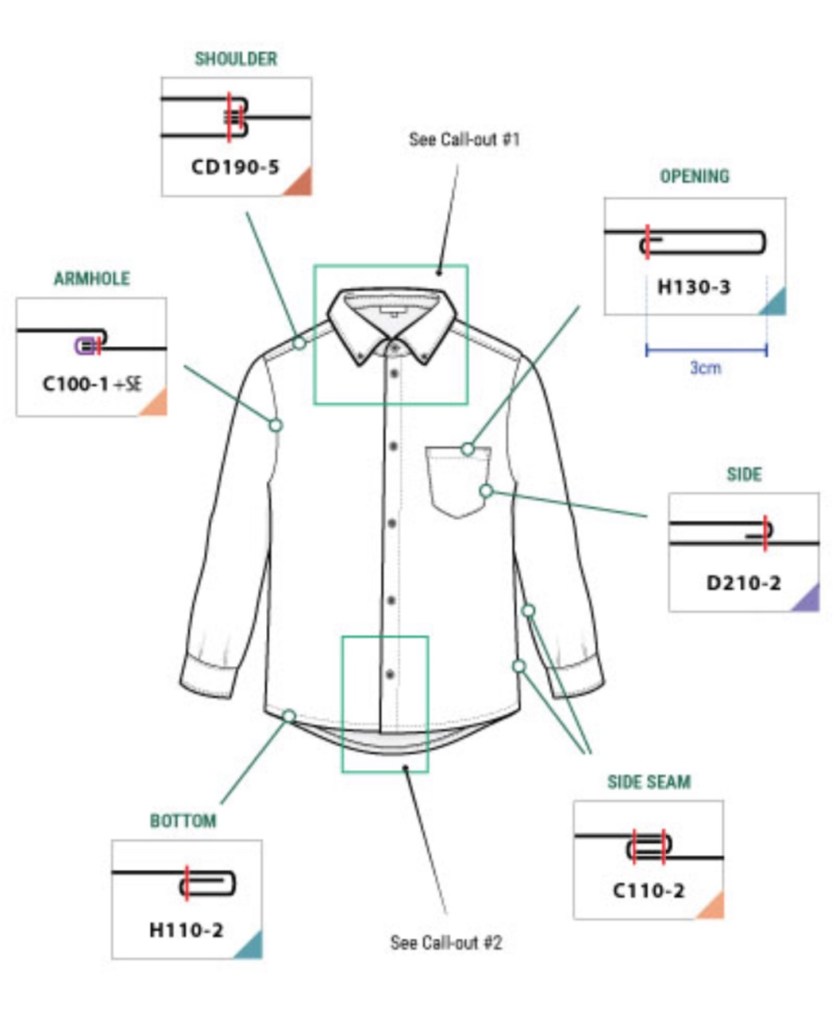

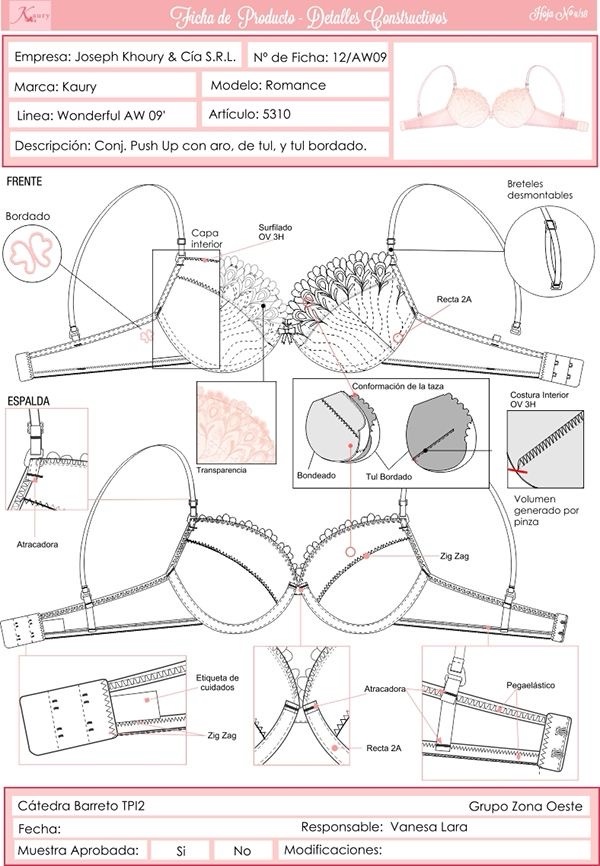

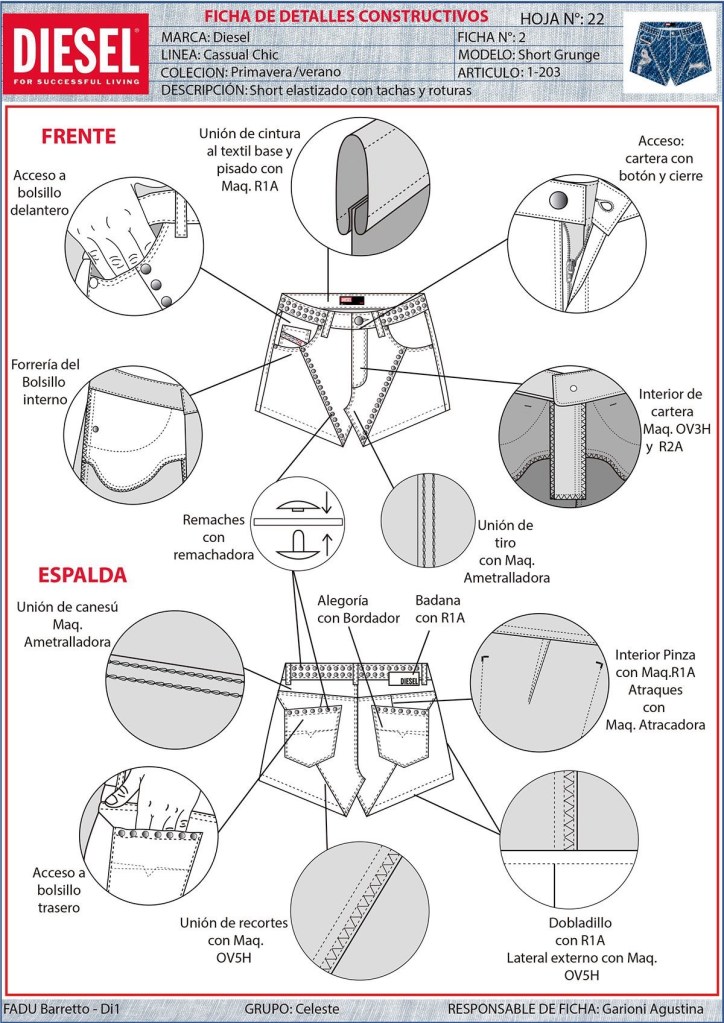

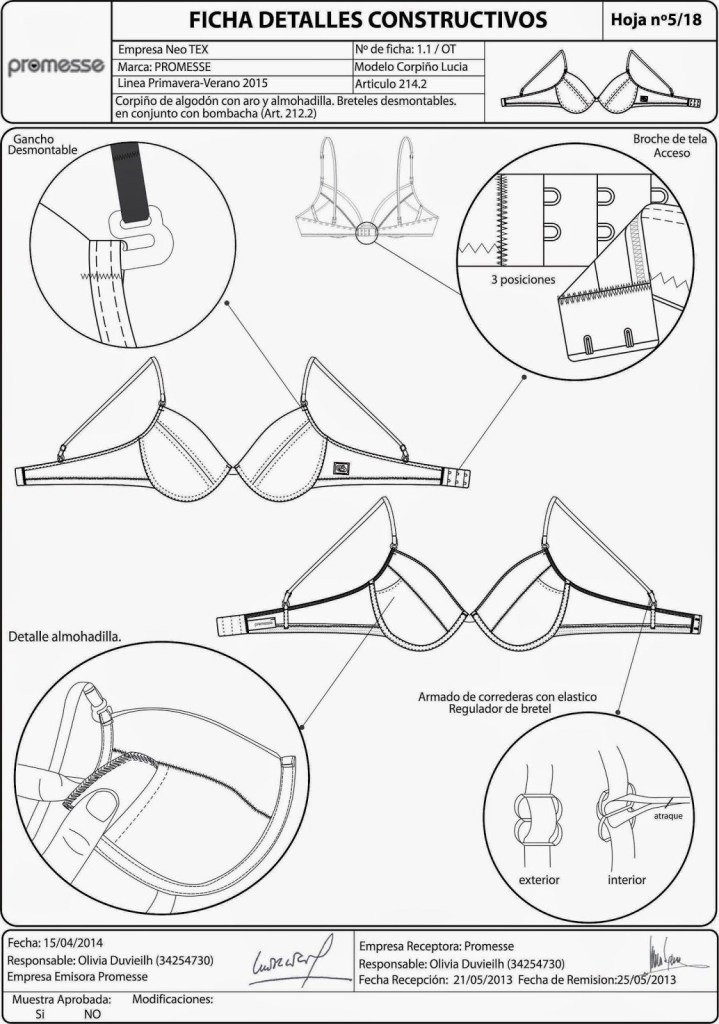

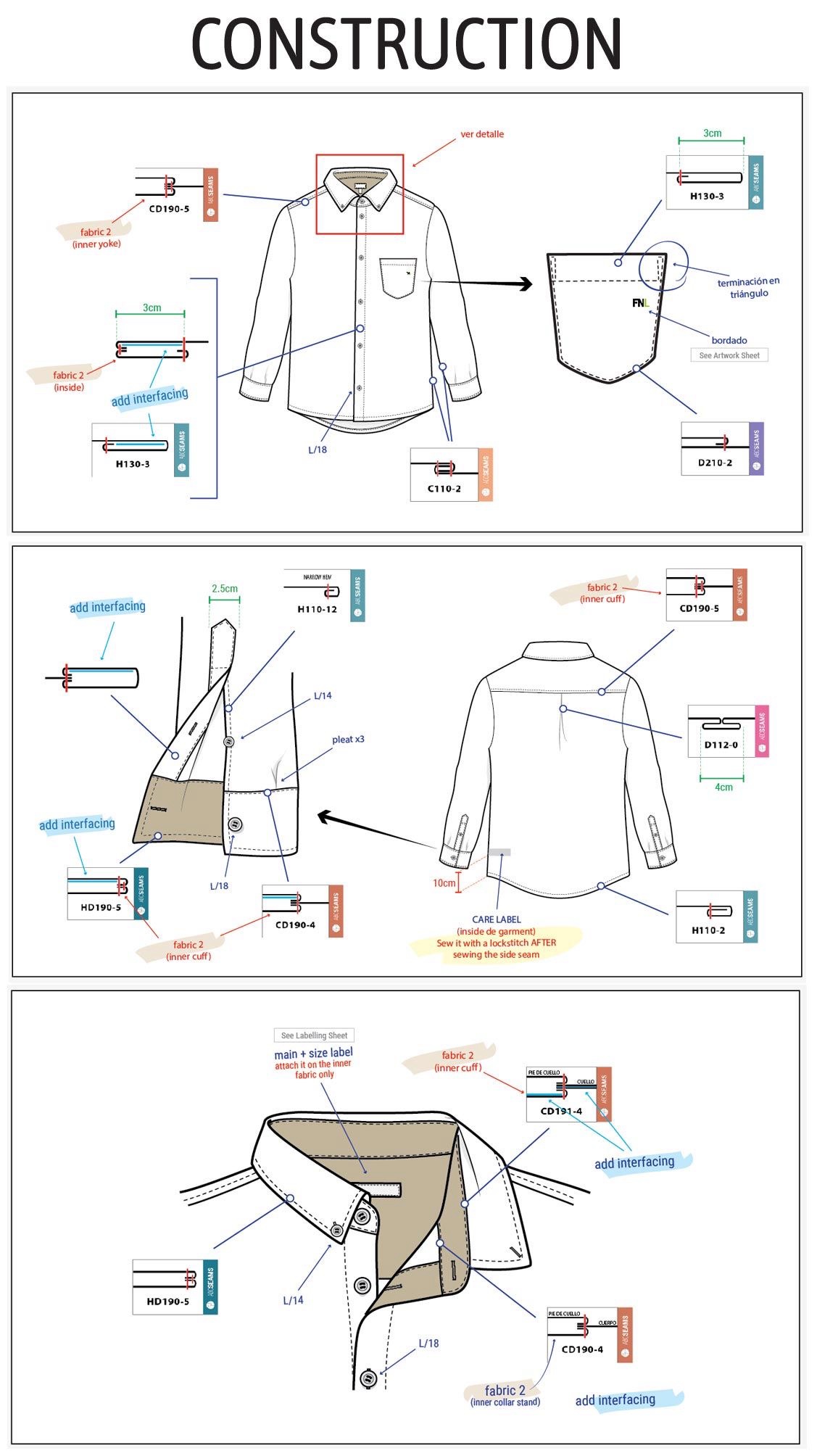

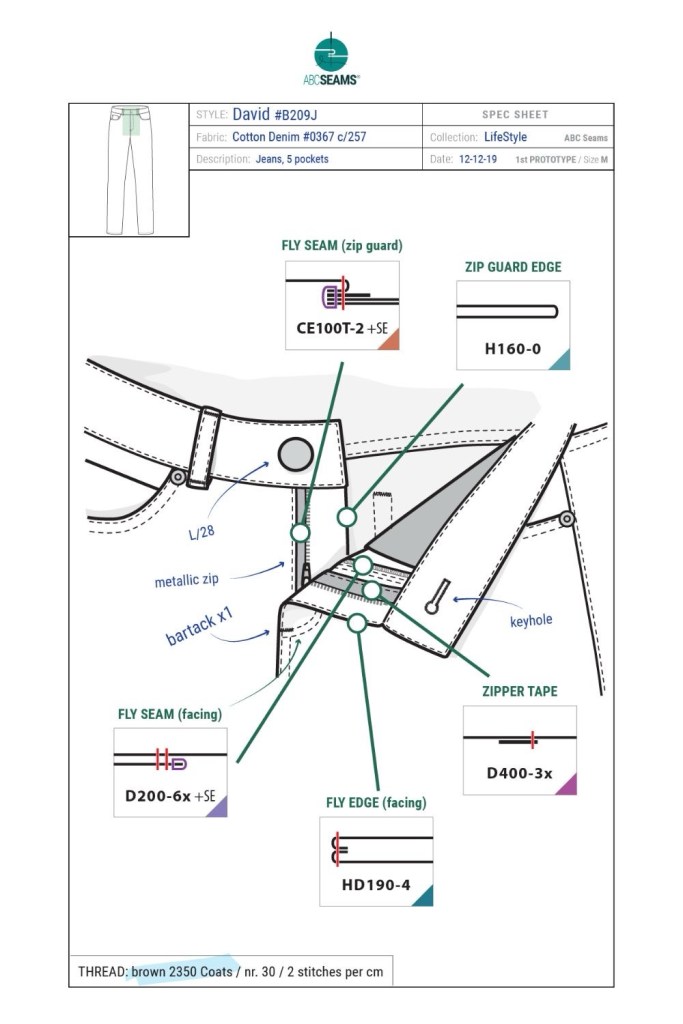

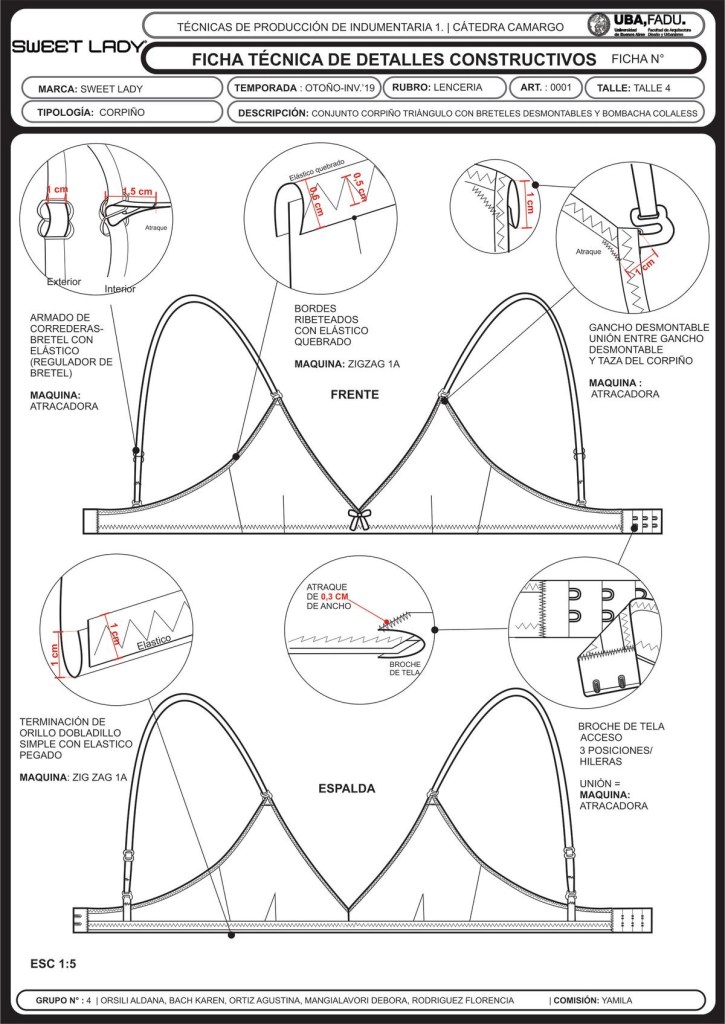

Análisis visual: zoom de detalles.

• Debe mostrar partes que ayuden a facilitar la lectura del diseño.
• Debe representarse lo más realista posible
• El zoom de detalles debe ser funcional a las necesi- dades de confección; pensad que con frecuencia no podemos estar en el taller explicando el proceso con- structivo a cada confeccionista.

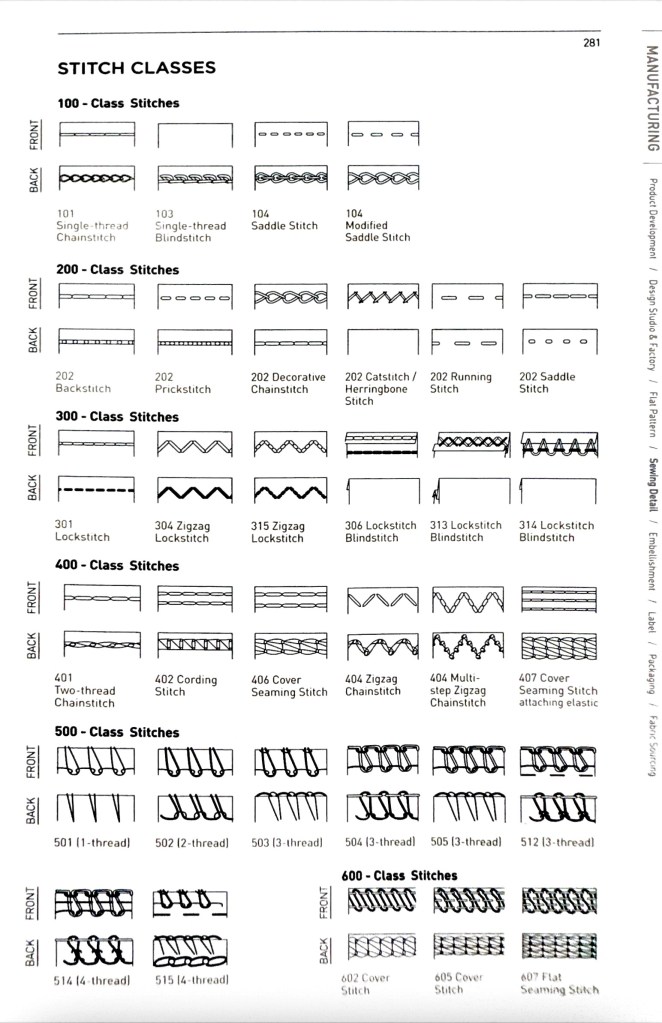

• Es necesario mostrar ensambles, costuras, uniones, pespuntes, etc.

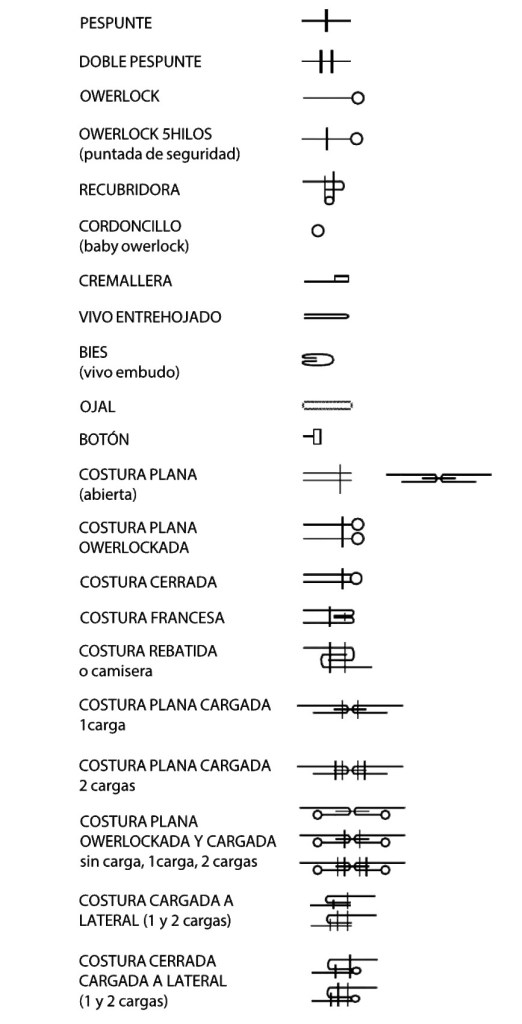

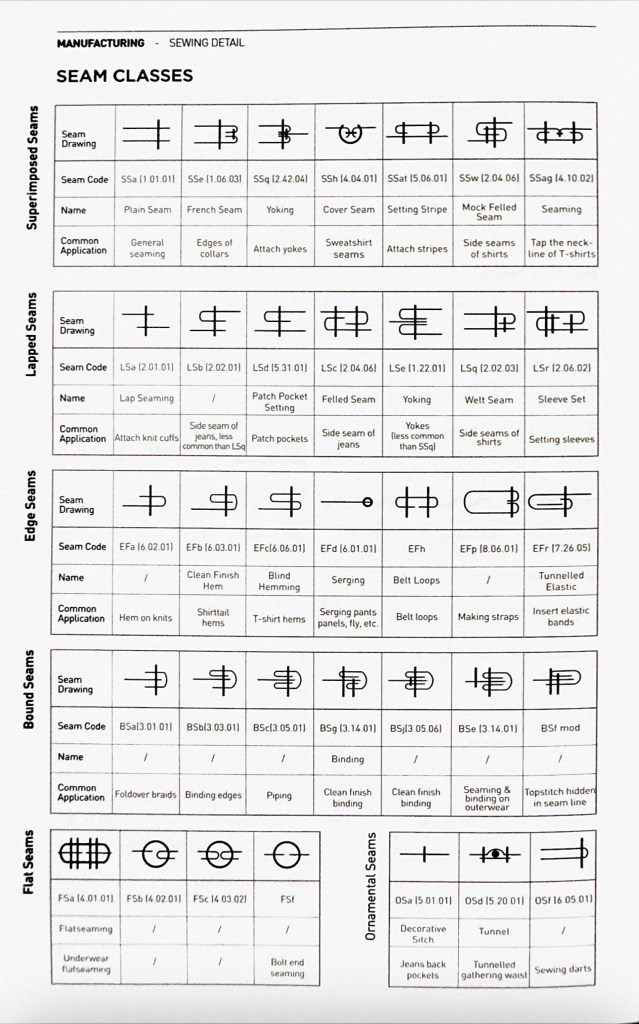

1 Un tejido simple se representa por una línea recta.

2 Un tejido simple con el borde remallado se representa mediante una línea recta que concluye con un punto en su extremo. Ese punto o círculo en el borde simboliza el remallado.

3 Una costura simple con el interior planchado en abierto se representa mediante la intersección de dos líneas rematadas por una costura.

4 La misma costura simple con el interior planchado en abierto, pero esta vez, con los bordes remallados, se representa de igual forma, pero con un punto en el extremo de la línea.

5 Costura simple con bordes remallados más dos pespuntes paralelos a la costura con el objetivo de aportar un acabado más decorativo o simplemente para reforzar la costura.

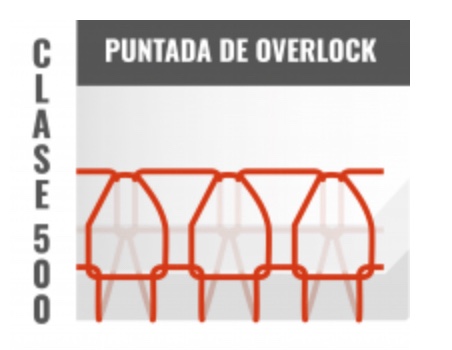

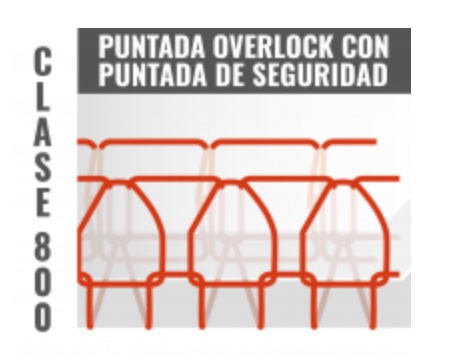

6 Costura simple con pespunte recto, remallados los dos bordes juntos y planchado hacia un costado. Este tipo de acabados son habitualmente realizados mediante remalladora (overlock) de 5 hilos.

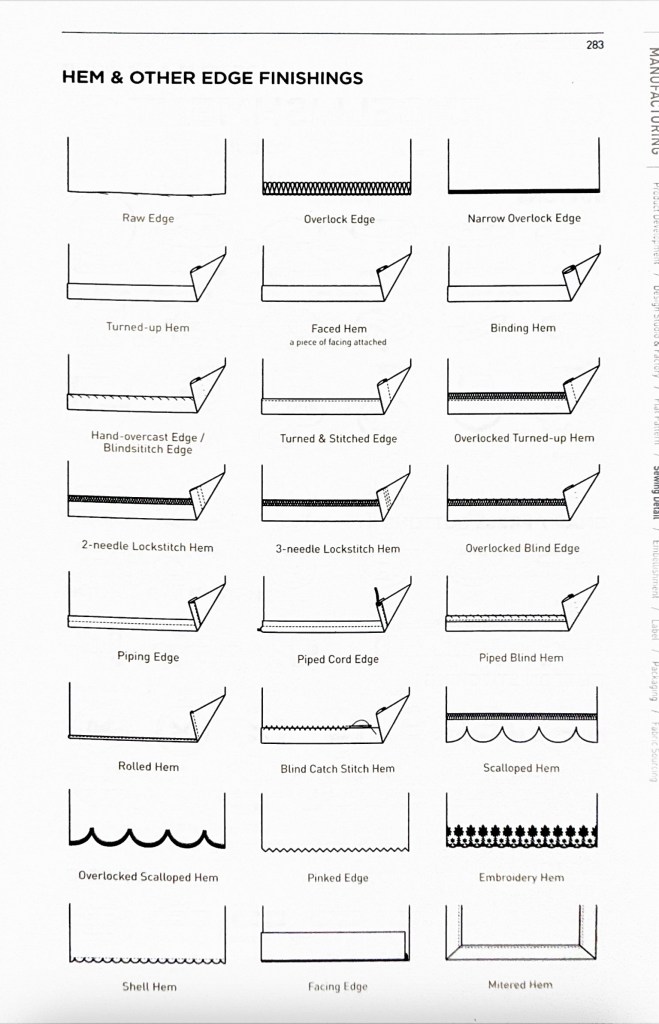

7 Dobladillo simple con pespunte en el borde remallado.

8 Dobladillo doble con pespunte en el borde.

9 Este símbolo equivale a un repujado: un dobladillo muy pequeño que queda integrado dentro del remallado.

10 Este símbolo representa a una prenda con forro en el que el borde del tejido queda embolsado en el interior.

11 En este caso, el tejido queda embolsado y posteriormente, se añade un pespunte en el borde de refuerzo.

12 En este caso, el proceso se simplifica, planchando directamente los bordes hacia dentro y se añade un pespunte de refuerzo en el borde.

13 Costura recargada. Se da la vuelta a la costura y se le pasa un pespunte al lado del pespunte anterior que integre el tejido interior y los dos bordes del tejido. Ambas puntadas quedan ocultas a la vista desde el exterior. Este tipo de acabados se realizan para que la costura empuje hacia adentro y no se desboque.

14 Tejido simple embolsado dentro de dos tejidos.

15 Este símbolo equivale a la costura francesa que, aunque muestra un aspecto normal por el lado derecho del tejido, el aspecto es como de haber plegado hacia el centro los dos bordes del tejido.

16 Este símbolo corresponde a una costura reforzada que se caracteriza por incorporar dos pespuntes paralelos y es habitual en prendas denim o vaqueras.

17 Costura simple remallada de una vez y planchada hacia el costado con pespunte paralelo a la costura con el objeto de fijar el borde interior hacia ese mismo costado.

18 Misma costura anterior al que se incorpora un pespunte más a unos 0,5 cm. de distancia. El aspecto resultante es similar a una costura reforzada.

19 Este símbolo representa una cinta con bies, en concreto un borde acabado con bies en sándwich.

20 Bies en forma de carril para introducir cordón, goma, cinta, ballena, etc.

21 Este símbolo representa dobladillo con el bies.

22 Esta figura muestra la introducción de un cordón dentro de un bies o tira de tejido doblada por la mitad para crear un vivo con volumen.

23 Cuando la tira de tejido queda embolsada entre dos piezas de tejido, el resultado es un vivo decorativo.

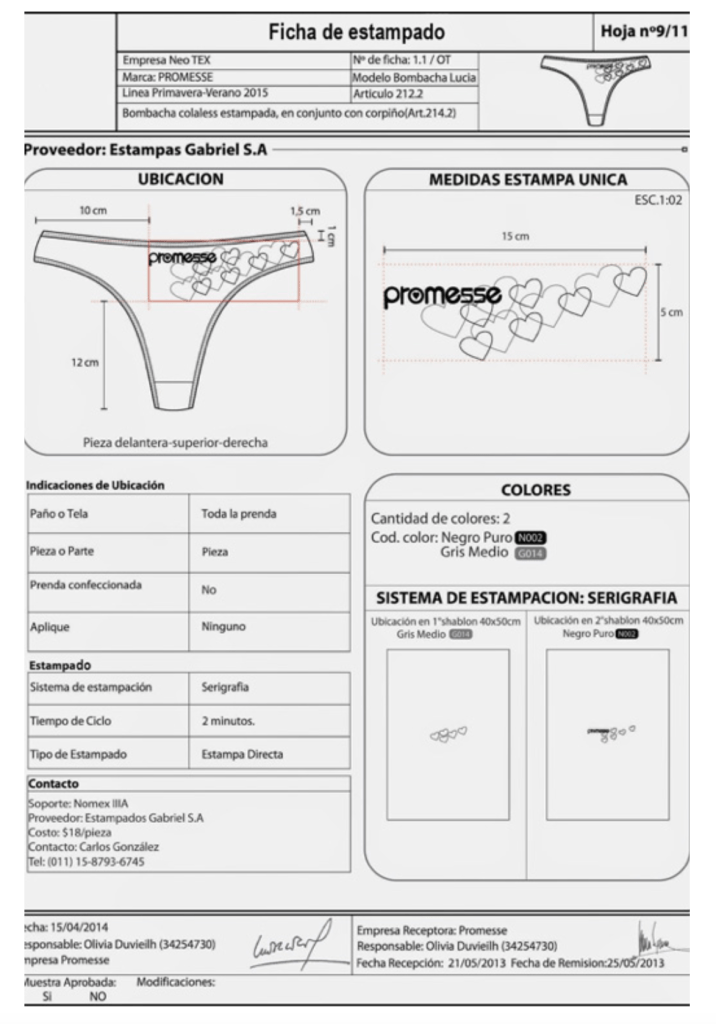

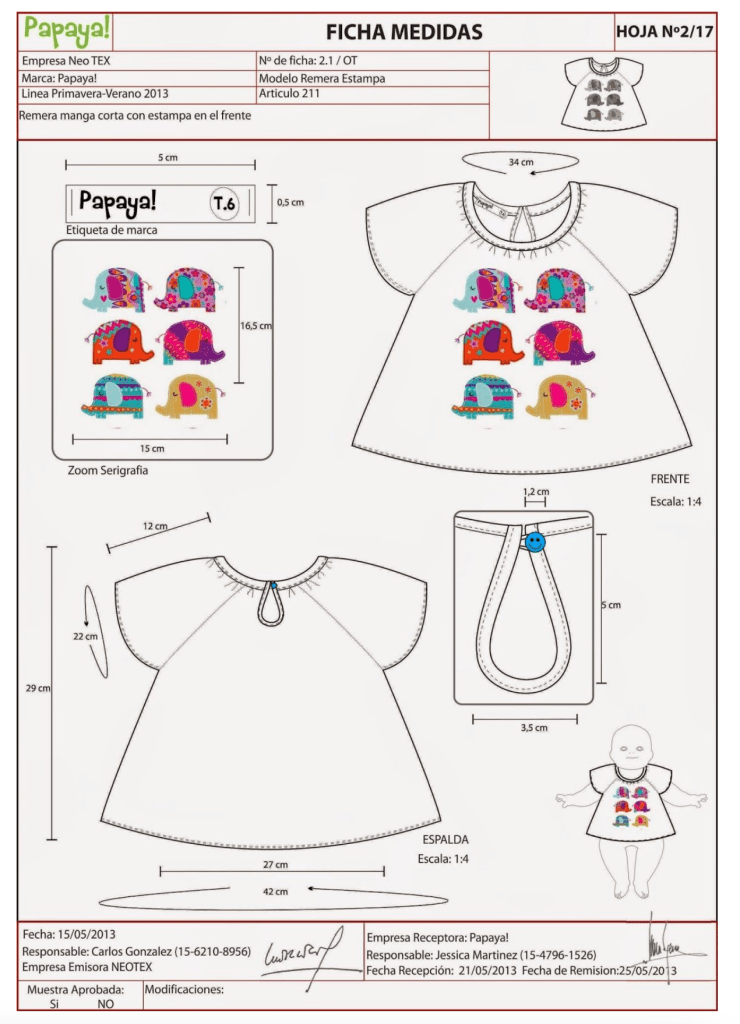

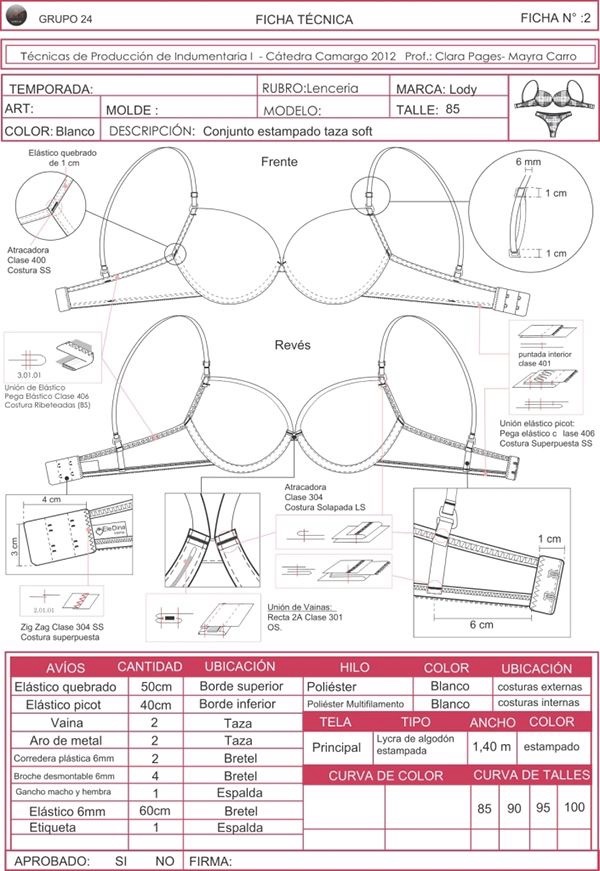

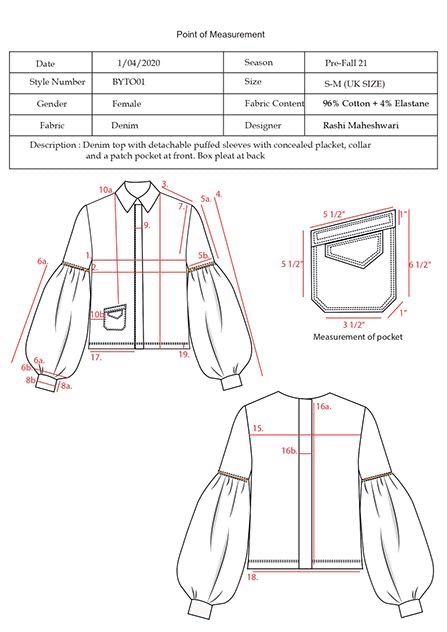

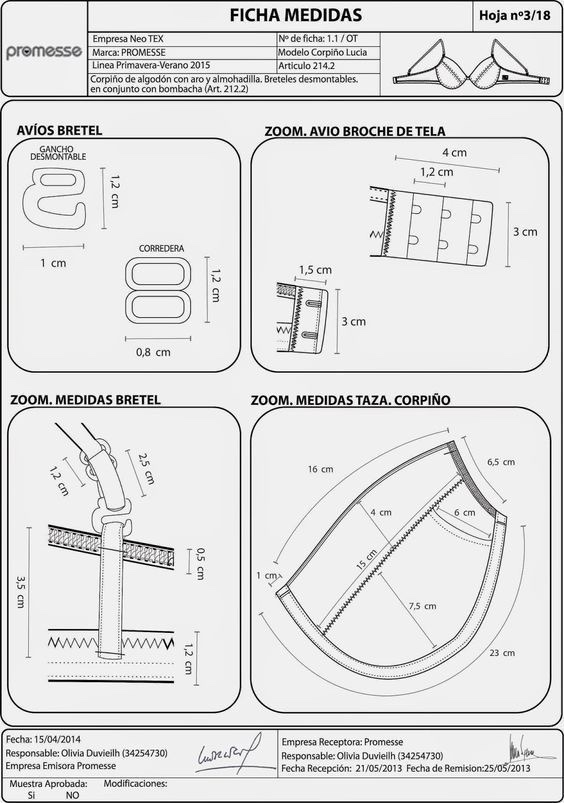

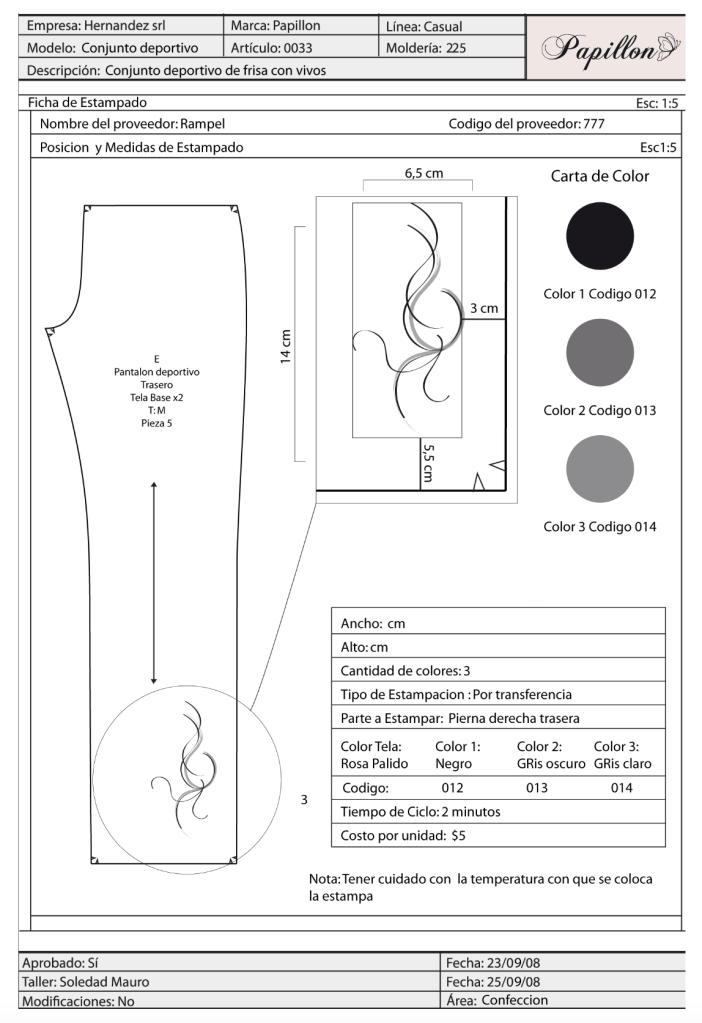

Análisis cuantitativo:

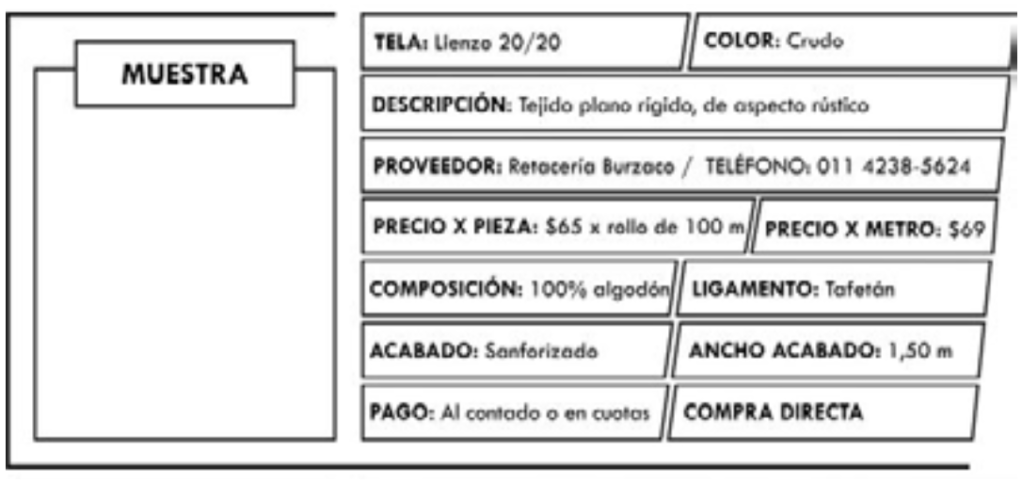

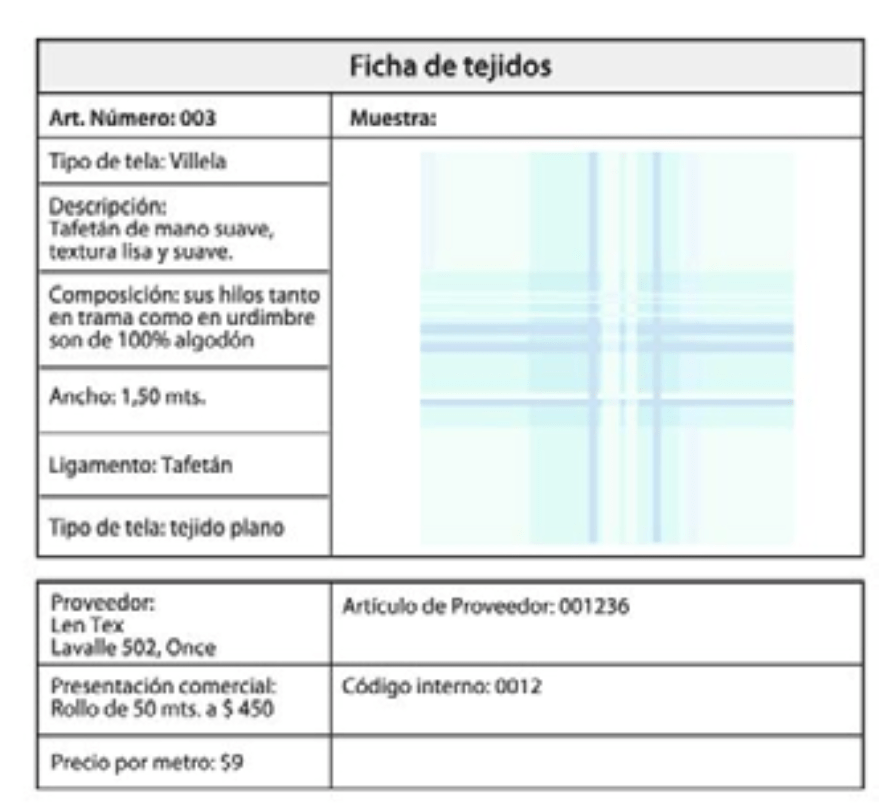

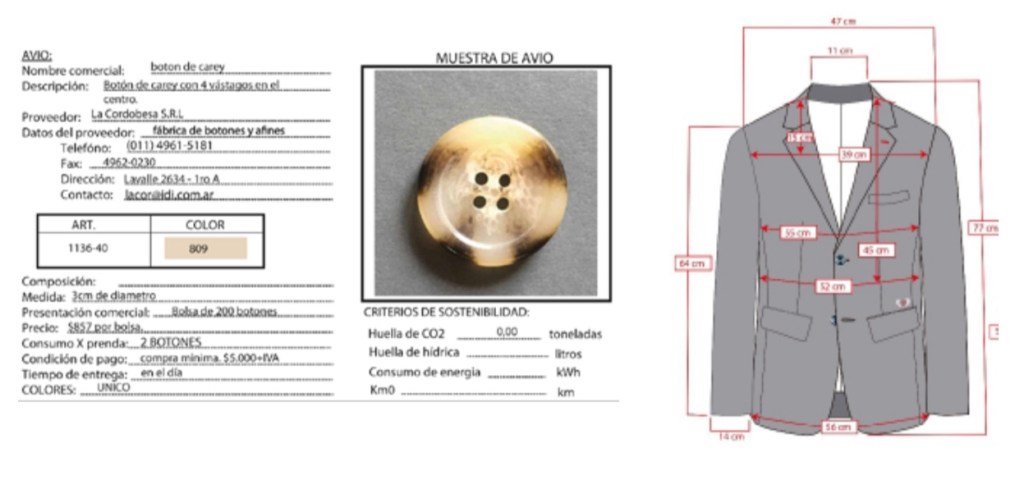

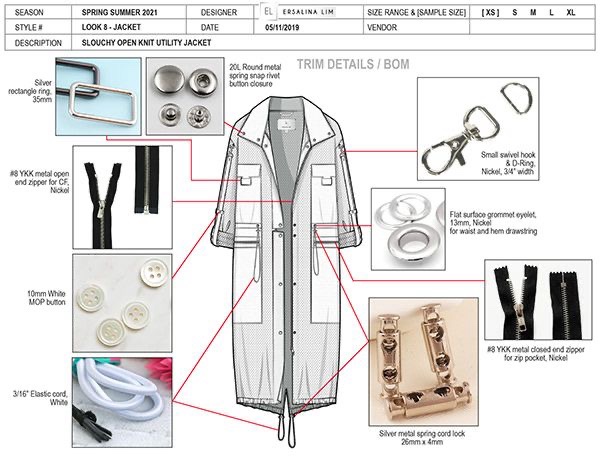

En las fichas es necesario analizar las cantidades y las medidas de los elementos que componen nuestro diseño.

De este modo asegurar de que los bolsillos, apliques y bordados están en la posición correcta y poder aprovisionar con un número de avíos adecuados, disponer de suficiente tejido y poder elaborar un presupuesto fiable.
